新闻网讯 近日，我校化学与环境工程学院肖围教授团队在能源材料顶级期刊《Advanced Functional Materials》发表题为“Li2O-IntegratedElectrodes Enabling Enhanced Adsorption/Defluorination Kinetics toward LiF-Rich Interphase for High-Performance Lithium Metal Batteries”的研究论文，该期刊近五年平均影响因子19.4。该研究为解决锂金属电池循环稳定性差的问题提供了新思路。李国成博士为论文第一作者，肖围教授为论文第一通讯作者，长江大学为第一署名单位，北京航空航天大学张千帆教授、华中科技大学孙永明教授为共同通讯作者。
锂金属电池作为下一代高能量密度电池的理想选择，却因循环稳定性差而限制其实际应用。这主要源于电池在充放电过程中电极与电解液发生副反应，导致电池寿命缩短；以及天然形成的SEI引起载流子通量以及成核位点分布不均，诱发锂枝晶生长，导致电池内部短路，引发安全隐患。

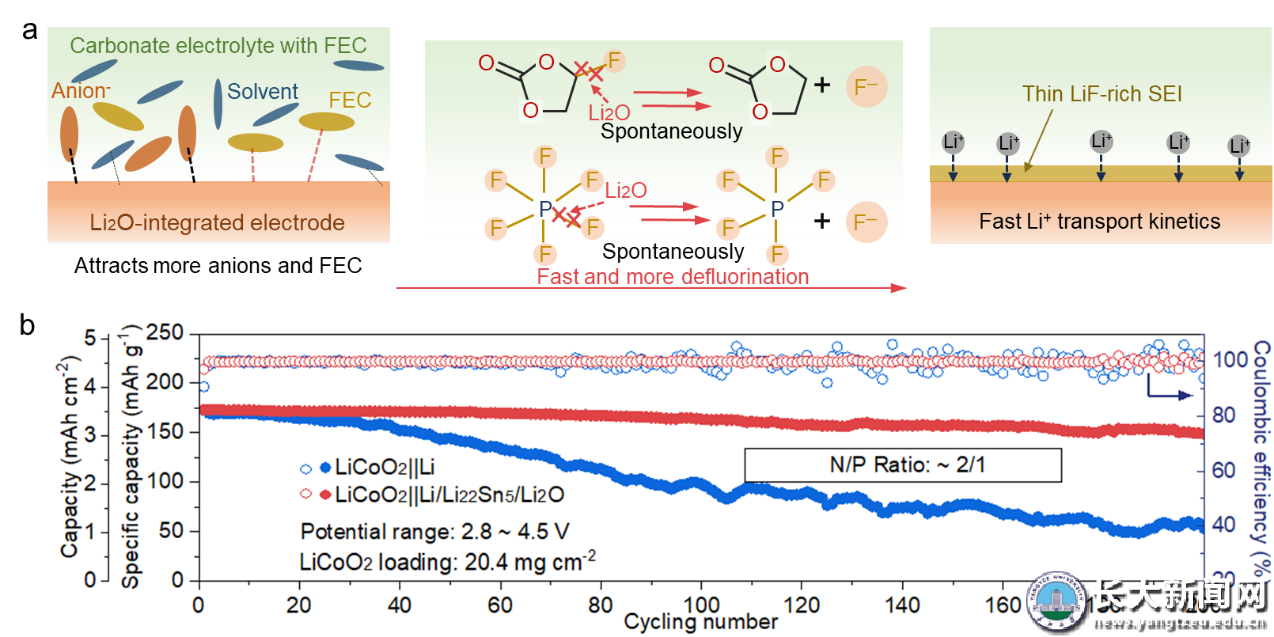

肖围教授团队创新性地提出了一种新型电极设计策略。通过在复合电极中均匀嵌入特殊纳米材料，促进含氟组分的吸附与去氟化过程，成功在电极表面原位构筑了化学性质稳定的含氟保护层。这一保护层能有效抑制副反应发生，引导锂均匀沉积，从而显著提升电池性能。研究表明，采用该技术的复合负极在碳酸酯电解液体系下50次循环内实现了平均99.0%的库伦效率。与商用电极材料组装的完整电池在苛刻条件下表现出优异的循环稳定性，200次循环后容量保持率仍达87.0%。特别是在180mAh软包电池中，100次循环后仍保持78.2%的容量，展现了良好的实际应用前景。
该研究工作得到了国家自然科学基金（52272207和52274292）、湖北省杰出青年基金（2020CFA090）等项目的支持。
（审核 赖璐 秦良斌 编辑 杨云锋）
